概述
21世紀以來，全球化的能源問題日益突出，電力作為主要能源之一，如何進行統一管理就顯得尤為重要。因此，加強電能計量管理， 開展節能降耗行動，提高電能利用率是減少資源消耗、保護環境的有效途徑，也是我國走新型工業化道路的重要內容，這對于提 高企業經濟效益，緩解社會經濟發展面臨的用電緊張和環境節約也具有著十分重要的意義<»電能數據具有標準化、專業化、科學化、 時效性強的特點，采集難度較高。同時，考慮到電能數據對于企業決策的重要意義，以及電能本身具備危險性的特點，需要對企 業建立的電能數據獲取系統提出更高的要求。
為了能使企業更好地完成資源調配、組織生產部門結算、成本核算，需要建立一套有效的自動化電能數據獲取系統，對電能供應 進行監測，以便企業實時掌握電能狀況，為實現電能自動化調控扎下堅實的數據基礎，同時方便企業的計置和成本核算工作,我 公司提供了專業的電能管理解決方案HXT-600電能管理/電力監控系統，它基于先進的現場總線方式實現電能管理信息的交換 和管理對企業內部各種電能表計進行重新組合系統集信號采集、測里控制和運行管理于一體，通過計算機、通訊網絡和專業 的電能管理軟件使您的電能消耗更加透明化，是一套提高電能管理安全性、可靠性和管理水平的智能化系統。
HXT-600電能管理/電力監控系統充分運用了現代電子技術、計算機技術、網絡通訊技術' 控制技術的新發展成果，實現了對 大型建筑內或企業內部的各種智能表計的分散數據采集和集中監控管理。
HXT-600電能管理/電力監控系統為用戶提供完整的解決方案，它正在為降低大型建筑或企業的運營成本、提髙效率、增強電能 管理的可靠性發揮著重要作用》
HXT-600電能管理/電力監控系統主要由三部分組成：系統管理層、網絡通訊層和現場設備層■系統管理層：通過計算機和軟件實現系統管理功能
由電能管理軟件、監控主機、打印機、UPS電源、通訊機柜等組成，監控主機采用高性能的工業計算機，結合電能管理軟件實現 電能管理的全部監控和管理功能，操作系統基于多進程、多任務Microsoft Windows 2000/XP中文揉作系統•通過以太網可以實 現電能管理系統與DCS系統、樓宇監控系統、消防系統等通訊，實現數據共享。
■網絡通訊層：通過通訊協議轉換，實現數據的通訊
網絡通訊層是現場設備層設備與系統管理層設備實現數據交換的通訊設備和通訊線路的總成，包括以太網網關' 以太網交換機、 光電轉換器以及這些設備之間連接的通訊電纜等，根據每個項目的實際情況，設計相應的網絡結構，配置相應的通1ft設備。
對于單個建筑的系統，采用現場總線和以太網的網絡組織形式。對于多個建筑的系統，采用光纖通訊網絡與現場總線' 以太網相 結合的網絡組織形式，其中站站之間采用光纖星型網絡或光纖冗余環型網絡，站內采用現場總線和以太網的網絡《
■現場設備層：現場數據的采集，通訊命令的實施
所有的現場設備層設備相對獨立，按一次設備對應分布式配罝，完成控制、監測和通訊等功能，同時具有動態實時顯示各種設備 工作狀態、運行參數、故障信息。
以下是電能管理系統分層分布式網絡結構圖
HTX-600電能管理/電力監控
系統具有良好的開放性，可以方便地與其他相關自動化系統和智能裝置進行通信，如：DCS系統、樓宇控制系統，消防系統等，實現自動化系統之間相互通訊和信息共享，可廣泛應用于商業建筑、電力、學校、冶金等行業。

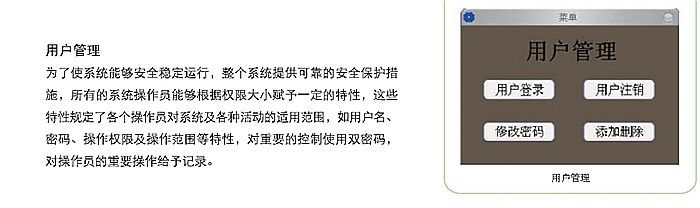

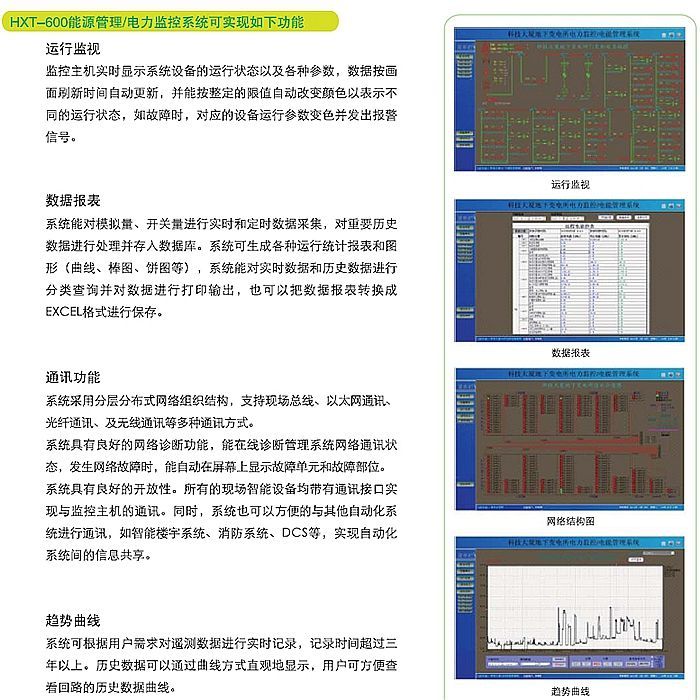

系統功能簡介

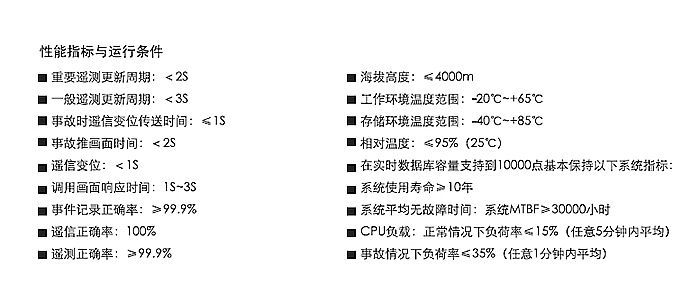

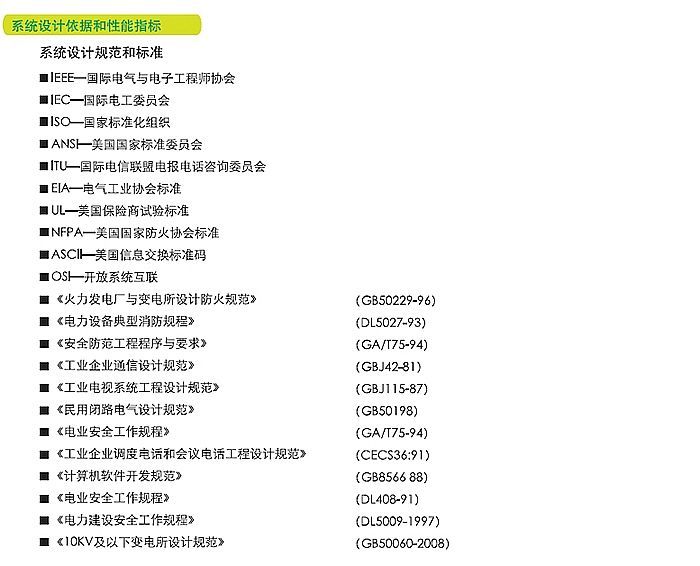

依據與指標
電能管理示意圖
電能管理高壓系統圖
電能管理低壓系統圖
