一、主要特點
該電能表采用先進的單片機處理系統設計而成，具有電路簡單、可靠性高、精度高等優點。該產品軟件、硬件、結構設計技術先進，計量精度高，結合單片機資源，實現有功無功電能分時計量,三相實時電流、電壓、有功功率、無功功率、功率因素等30多個電參數測里，具有RS-485通信功能， 抗干擾、防攻擊性能好，工作溫度范圍寬，能長期穩定可靠工作。該產品各項誤差性能指標符合國家GB/T 17215.321-2008《1級和2級靜止式交流有功電能表》、DL/T645 - 2007《多功能電能表通信規約》等標準的技術要求(可定制MODBUS通訊協議)。
該電能表采用模數化設計，具有體積小、易安裝、易組網等優點，易于實現終端配電電能計量。該產品可直接與空氣開關、斷路器、接觸器一起安裝，從而作為工廠、學校、醫院、商場等具有電力分相管理需求的信號采集單元。
二、主要功能
■液晶LCD數宇顯示，6位整數 + 2位小數(999999.99kWh)
■支持背光顯示，可通過按鍵喚醒
■停電顯示電量，電池供電
■有功電能進行雙向計量，反向電量計入總電量
■反接計量，LCD顯示反向符號
■缺相指示，LCD顯示缺相符號
■三相實時電流、電壓、有功功率、無功功率、功率因素，頻率測量顯示
■可進行4種費率(尖、峰、平、谷)14個時段設置
■自動月結算功能，可保存上12個月歷史電量數據，通過RS485通訊讀取
■可通過RS-485通信接口完成編程和抄表操作，RS-485在電表額定電壓80%-115%均可正常工作
■支持遠紅外通訊
■RS-485總線終端：256個，通訊波特率：1200bps ~ 4800bps(默認4800bps)
■2路電能脈沖輸出，對應有功、無功電能，無源脈沖輸出，符合DIN43864標準
■斷電后，所有存儲數據不丟失，并能保持15年以上
■時鐘日計時誤差：≤0.5s/d(20℃±2℃)
■累計運行時間統計和累計時間內運行電量，可同時復位清零(可特殊定制）
■電表寬度僅為125mm、35mm標準導軌安裝，外型類似7P斷路器

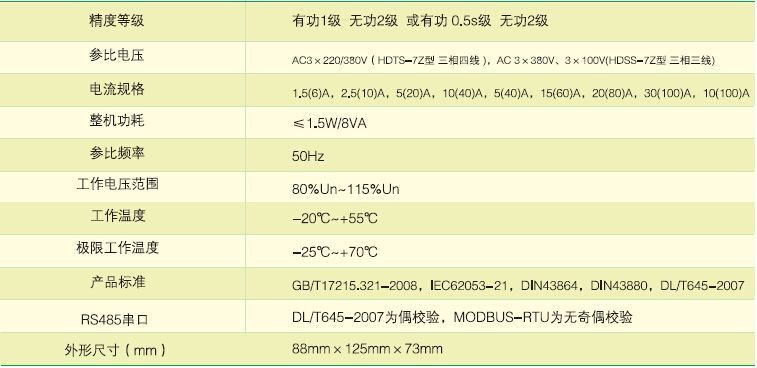

三、技術參數

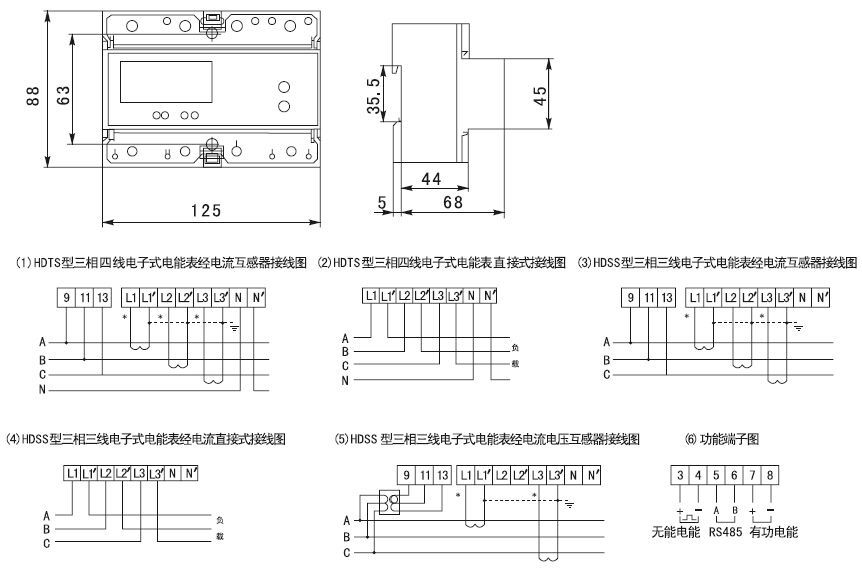

四、尺寸及接線圖
