一、主要特點
liang該電能表采用先進的單片機處理系統設計而成，具有電路簡單、可靠性髙、精度高等優點。該產品軟件、硬件、結構設計先進，計量精度高，結合單片機資源，實現有功電能計量，電流、電壓、功率、功率因素測量,具有RS-485通信功能，抗干擾、防攻擊性能好，工作溫度范圍寬，能長期穩定可靠工作，是目前國內電能表市場上體積最小的帶RS485通訊的電能表。該產品各項誤差性能指標符合國家GB/T 17215.321-2008《1級和2級靜止式交流有功電能表》、DL/T645-2007《多功能電能表通信規約》等標準的技術要求(可定制MODBUS通訊協議)。該電能表計量單相兩線有功電能，適用于執行單費率電價的二次回路用戶或者空間狹小的單相用電設備內部，可以通過RS485通訊組網抄表具有可靠性好、體積小、重量輕、外形美觀、安裝靈活方便等特點。
二、主要功能
■液晶LCD數字顯示，標配6位整數+1位小數(999999.9kWh)
■有功電能進行雙向計量，反向電量計入總電量
■反接計量
■實時電流、電壓、有功功率、功率因素測量顯示
■可通過RS-485通信接口完成編程和抄表操作，RS485在電表額定電壓80%~115%均可正常工作
■RS485總線終端：256個，通迅波特率：1200bps ~ 9600bps(默認4800bps)
■無源脈沖輸出，符合DIN43864標準，脈沖指示燈指示工作狀態
■斷電后，所有存儲數據不丟失，并能保持15年以上
■電表寬度僅為18mm,35mm標準導軌安裝，外型類似1P斷路器

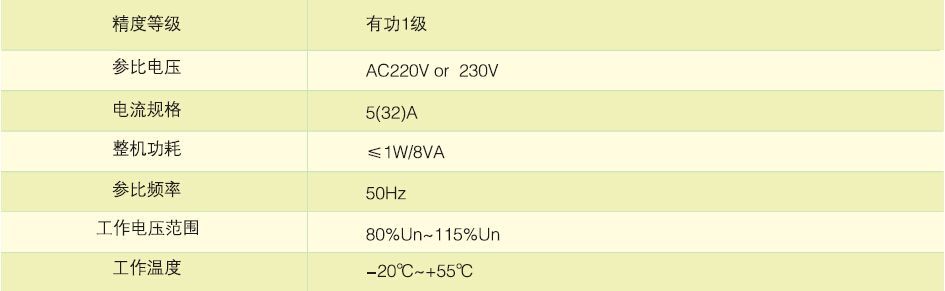

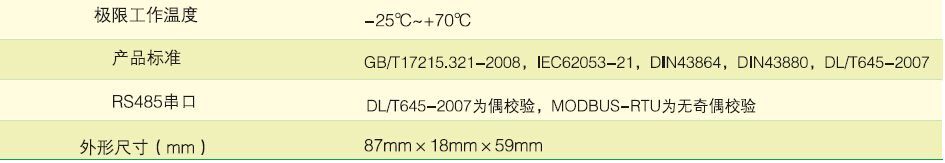

三、技術參數

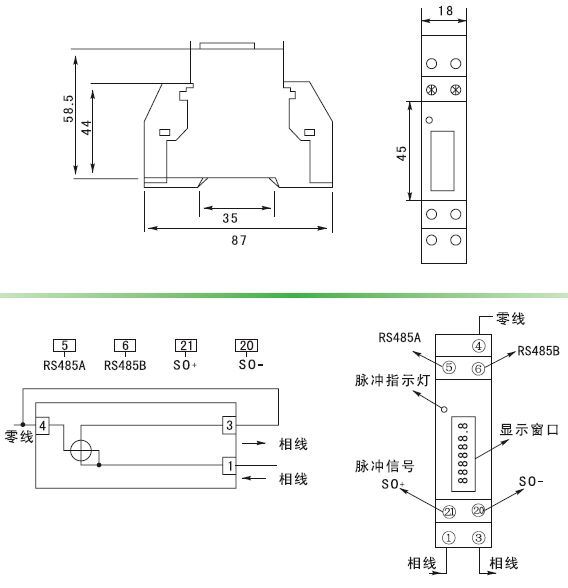

四、尺寸及接線圖
