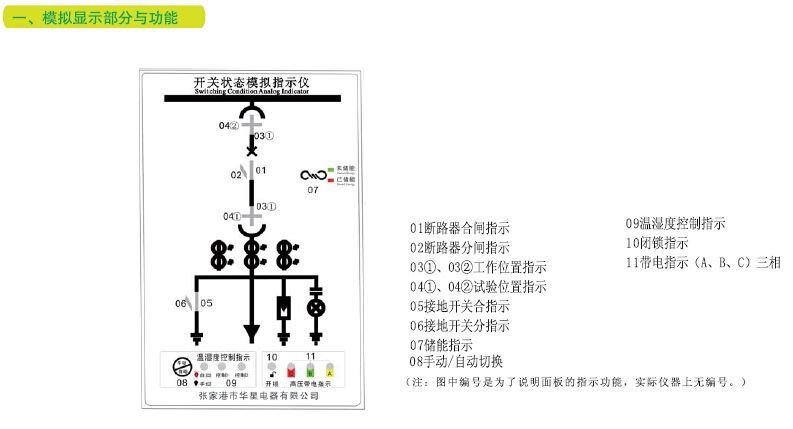

斷路器狀態顯示
斷路器合閘并且分閘回路完好時,紅色01模擬條發光。
斷路器分閘并且合閘回路完好時,綠色02模擬條發光。
手車位置顯示
無源觸點輸入,工作位置觸點閉合時,紅色03①、03②垂直模擬條發光,顯示斷路器位于工作位置。
試驗位置觸點閉合時,綠色04①、04②水平模擬條發光,顯示斷路器位于試驗位置。
手車位于試驗位置與工作位置之間時,發光條03①、03②、和04①、04②同時閃爍。
手車移出開關柜時,紅色03①、03②和綠色04①、04②發光條均不發光,表示手車已斷電。
接地開關位置顯示
無源觸點輸入閉合,紅色05垂直模擬條發光,顯示接地開關合閘。
無源觸點輸入斷開,綠色06斜向模擬條發光,顯示接地開關分閘。
彈簧儲能顯示
無源觸點閉合,07位置儲能燈由綠色變?yōu)榧t色,顯示斷路器儲能己儲能。
帶電顯示及閉鎖功能:
■LED啟輝電壓(KV):額定相電壓X(0.15〜0_65)。
■閉鎖啟控電壓(KV):額定相電壓X 0.65。
■當三相同時不帶電時,閉鎖解除燈亮,啟動電磁鎖動作。
自動加熱除濕控制
可帶1〜2溫濕度傳感器,并且用戶可根據需要在出廠時設定加熱/除濕/排風輸出的上、下限值。當環境濕度大于所設定濕度 的上限值或小于其所設定溫度的下限值時,啟動加熱;當環境濕度小于所設定濕度的下限值且溫度大于所設定溫度的上限值 時,停止加熱;
當環境溫度>50°C時,無條件停止加熱,防止過熱損傷,過熱指示燈亮、報警輸出觸點閉合。
