一、適用范圍
HXT-M數字式電動機綜合保護測控裝罝為電動機提供各類啟動和停車控制功 能、保護和測控功能。
二、功能配置
保護和自動功能:
■過流速斷（運行、啟動）；
■兩段式負荷過流保護；
■零序過流保護（比率制動）；
■過熱保護；
■定時限過流保護、反時限過流保護;
■過負荷告瞀；
■斷相不平衡保護：
■堵轉過流保護；
■啟動時間過長保護；
■欠電壓保護、過電壓保護；
■相序保護；
■非電量保護；
■TV斷線和零序電壓告警；
■控制回路靳線。
測控功能:
■14路開關g輸入遙信采集’斷路器位罝、手動分閘、事雌信采集；
■翻量：IAx IB、1C、310、UA、UB、UC、P、Q、Coscp、等模擬量；

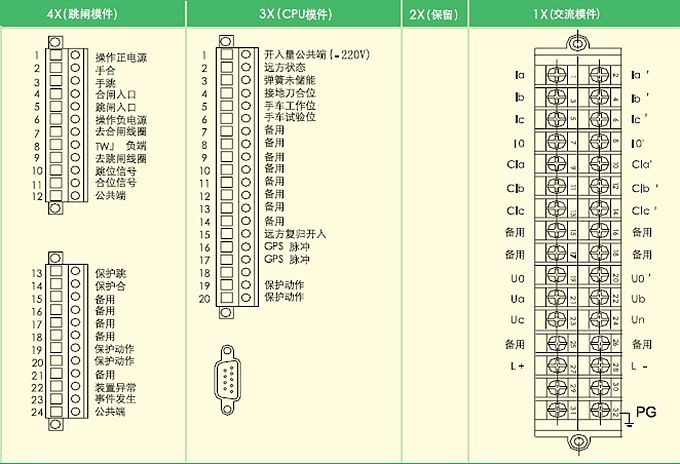

三、背板端子圖

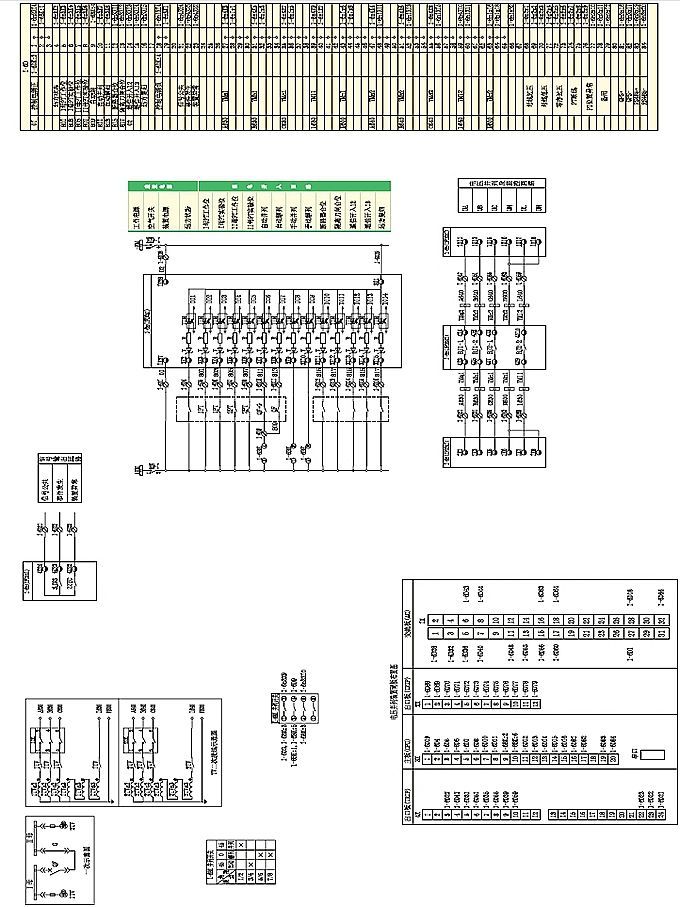

四、接線原理圖
